Олег Тоцкий о гермозатворах

Гермозатвор (а также "затвор", "герма" или "гермуха") - защитно-герметичные двери, которые защитно-герметично перекрывают тоннели, станции, вестибюли и вентиляционные шахты метрополитена в случае наступления разного рода нештатных ситуаций. По документам гермозатворы называются "металлоконструкцией". Смысл затворов не только в герметизации метро от внешней среды, но и деление всей системы на герметичные отсеки, которые называются УАЖ (участок с автономным жизнеобеспечением), каждый из которых послужит убежищем (или братской могилой - как повезет) для населения и не будет зависеть от состояния соседнего участка.

Пару месяцев назад тема бомбоубежищ стала ожидаемо очень обсуждаемой, на домах появились объявления с указанием адреса ближайшего бомбоубежища, причем среди них встречались и станции метро. Естественно, возрос интерес СМИ к метро, как к убежищу, а также в очередной раз вспомнились небылицы типа стратегического запаса мяса кенгуру на станциях. Даже без оглядки на СМИ и происходящие в стране события, тема гермозатворов всегда оставалась популярной в профильных кругах, т.к. эти устройства окутаны множеством мифов. Кроме всего прочего, существует большое количество конструктивных решений затворов, порой весьма необычных, что уже само по себе интересно. В рамках одного поста обо всех рассказать не получится, поэтому поговорим хотя бы о том, что существует в Киеве.

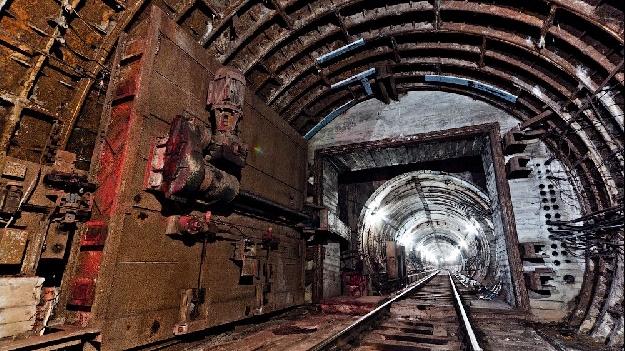

Наиболее интересными всегда были тоннельные затворы. Вот с них давайте и начнем знакомство с этими загадочными девайсами. Любой гермозатвор (не только тоннельный) представляет собой металлическую (изредка - железобетонную) дверь. В состав гермозатвора входят:
- Полотно двери.
- Оклад - косяк из бетона и стали, к которому крепится (и прижимается в закрытом состоянии) полотно.
- Привод - механизм, обеспечивающий закрытие гермозатвора. У больших гермозатворов он механический, у маленьких в качестве привода выступают руки ответственных сотрудников.
- Замок - устройство в виде выдвигающихся ригелей, плотно прижимающее затвор к окладу в закрытом состоянии (представьте себе замок на вашей входной двери, только очень-очень большой). Процесс закрытия замков выполняется отдельным приводом и называется герметизацией. Таким образом, у затвора есть три состояния: открыт, закрыт и загерметизирован.
- Уплотнитель - резиновая полоса по периметру гермозатвора, обеспечивающая плотное прилегание полотна к окладу. Есть не везде: некоторым затворам и так хорошо.

Частота установки тоннельных затворов зависит от случая к случаю:
- на первом пусковом участке в Киеве ("Вокзальная"-"Днепр") затворы стояли на каждом перегоне;
- но уже на втором пусковом участке правила изменились и между "Шулявской" и "Вокзальной" ни одного затвора не оказалось;
- между "Петровкой" и "Почтовой площадью" затворы снова были установлены на каждом перегоне - скорее всего перестраховка на случай паводка;
- на остальных участках до развала Союза сохранялась тенденция - один затвор на 2-3 перегона;
- при этом при переходе с мелкого заложения на глубокое практически везде в Киеве стоит по два затвора в каждом тоннеле;
- в 90-е и 2000-е ситуация резко изменилась: затворы ставились только между наземными участками и участками мелкого заложения. Больше их ни где не ставили, за исключением затворов за "Сырцом" в сторону перспективного продления линии на Виноградарь.

Тоннельные затворы не всегда выполнялись в виде распашных ворот. Между "Арсенальной" и "Вокзальной" первые затворы выезжали вбок из специальной ниши. На фото один из таких затворов (старые тоннели перегона "Крещатик" - "Университет"):

О том, насколько большую практическую ценность имеют затворы, ходит много споров. Чтобы с затворов был толк в военное время и метро работало, как полноценное бомбоубежище, необходимо поддерживать в рабочем состоянии не только затворы, но и различные системы жизнеобеспечения: фильтро-вентиляцию, дизель-генераторы, санузлы и пр. В противном случае, можно всерьез говорить об укрытии лишь на короткое время. Но и в мирное время затворам можно найти применение. Они могут сыграть немаловажную роль в случае стихийных бедствий и техногенных катастроф для защиты хотя бы самого метро. Согласитесь, проще поддерживать в рабочем состоянии затворы, чем потом отдраивать все помещения от какой-то гадости или менять кучу оборудования.

С последним утверждением многие не согласятся, ведь затворы не всесильны. Поэтому нужно немного конкретизировать случаи, в которых от затвора будет толк. Возьмем, например, наводнения или подтопления. Они происходили уже неоднократно в разных метрополитенах и в различных масштабах. Там, где затворы были, исход был самый разный.

Сторонники полной бессмысленности затворов часто приводят в пример Прагу. В 2002 г. в столице Чехии произошло масштабное наводнение, от которого пострадала половина метрополитена. Система разделения помещений гермозатворами в Праге аналогична нашим метрополитенам, т.к. значительный вклад в строительство Пражского метрополитена внес Советский Союз. Однако эта система оказалась бессильна против стихии. Несколько месяцев затопленные станции и тоннели не работали, а восстановительные работы продолжались вплоть до 2004 г.

Официальные первопричины пражского эпикфейла были следующими:

- при проектировании и строительстве, возможно, были допущены ошибки в установке гермух (здесь следует подчеркнуть слово "возможно", т.к. дальше официальные документы ссылаются на несохранившуюся документацию и поясняют, что проверить это уже невозможно);
- поздняя подача команд на закрытие затворов (многие так и не были закрыты).
- содержание гермозатворов в ненадлежащем состоянии. Даже закрывшиеся затворы оказались негерметичными.
При этом ряд инсайдеров утверждают, что часть затворов и вовсе была демонтирована (дескать, холодная война закончилась, зачем же они нам теперь). Однако чехи не сочли систему бессмысленной, после наводнения привели затворы в порядок и теперь они в Праге работают аки часы.

В Киеве случаи подтоплений метро также были. В первую очередь во время ливней. На станциях "Героев Днепра", "Позняки", "Харьковская" и "Вырлица" даже действует особое распоряжение, регламентирующие порядок действий в случае опасности подтопления: начиная от приготовления мешков с песком и заканчивая закрытием гермозатворов рядом с вестибюлями. Как показал опыт, в таких ситуациях затворы работают "на ура" и говорить об их полной бессмысленности нельзя.

В 90-е годы в метрополитенах бывших следующая ситуация: на гражданскую оборону, как на затратную статью, быстро забили, а с вместе с ней забили и на затворы. Самым простым методом оказался пофигизм: сооружения ГО проектировались, закладывались, устанавливались, но не налаживались и в строй не вводились. В Киеве на Сырецко-Печерской линии многие тоннельные затворы до сих пор не работают и намертво зафиксированы в открытом положении. Позже их вообще перестали монтировать как класс (за редким исключением). В Днепропетровске до недавнего времени из 8 запроектированных тоннельных затворов было установлено лишь 4, а работало из них всего 2.

Как видно на многих фото, оклад гермозатвора максимально приближен к габариту подвижного состава и не предполагает размещение на вагонах посторонних организмов и оборудования. Поэтому оклад неоднократно становился финальной точкой жизненного пути отдельных элементов общества, которых шило в жопе занесло на крышу вагона "на покататься". В Киеве подобный случай произошел в 2008 г. у станции "Оболонь". Тоннели и вагоны потом отмывали очень долго.

Отдельно стоит поговорить о станционных затворах. В отличие от тоннельных, типов станционных гермозатворов существует намного больше: они поднимаются снизу, опускаются сверху, выдвигаются сбоку и, конечно, распахиваются, как обычные ворота. Причём некоторые - распахиваются снизу вверх. В Киеве такие затворы в основном выдвигаются сбоку и поднимаются снизу. От глаз пассажиров станционные затворы скрыты металлическими пластинами, которые вы каждый день видите в переходах, вестибюлях и на станциях: На фото: закрытый затвор в закрытом вестибюле станции "Осокорки". Между эскалаторами и станциями глубокого заложения также устанавливаются похожие затворы. В отличие от предыдущего они поднимаются снизу с помощью лебедки через систему тросов. Особого внимания заслуживают затворы на "Крещатике", "Арсенальной", "Университете" и "Вокзальной" - это такая себе огромная дверка, лежащая в полу. Но в виду вредности электро-механической службы увидеть их в действии пока не удалось.

Источник: http://tov-tob.livejournal.com/
